Leistungen

Ingenieurvermessung

Absteckungen

Wir bieten Ihnen Absteckungen für alle Bauprojekte und -phasen durch Übertragung von Planungen in die Örtlichkeit. Hierzu zählen sämtliche Absteckungsarbeiten für geplante Baukörper, Straßen, Kanäle, Leitungen, Lärmschutzwände, Windparks etc.

Absteckungen im Wohnungsbau

Grobabsteckung

  • Grobe Übertragung des geplanten Bauvorhabens in die Örtlichkeit

  • Rechtssicherheit bei Grundstücken mit unklarem Grenzverlauf

  • Vermeidung von Mehrkosten durch eine falsch positionierte oder dimensionierte Sandplatte

Grobabsteckung im Wohnungsbau
Grobabsteckung im Wohnungsbau
Grobabsteckung im Wohnungsbau

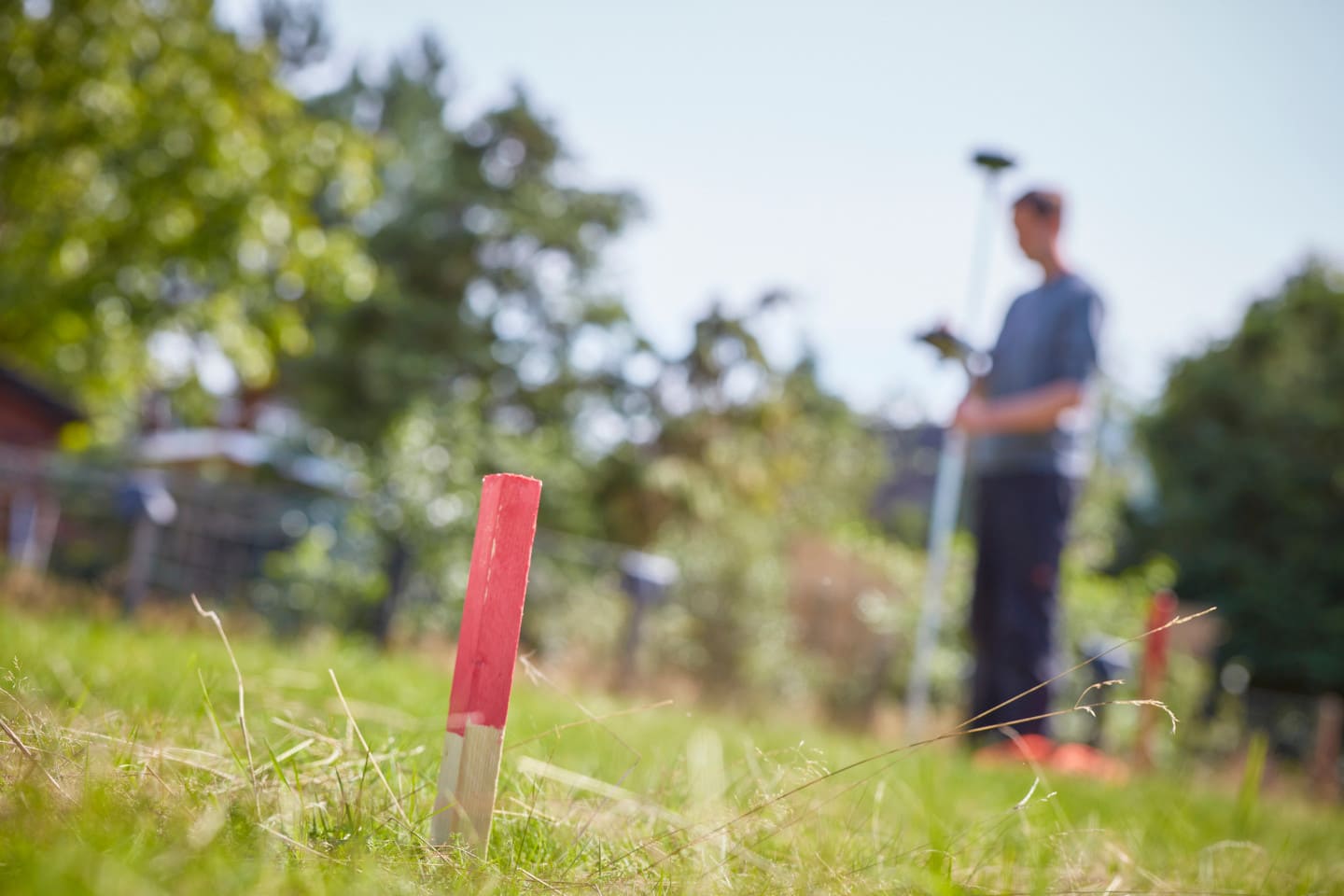

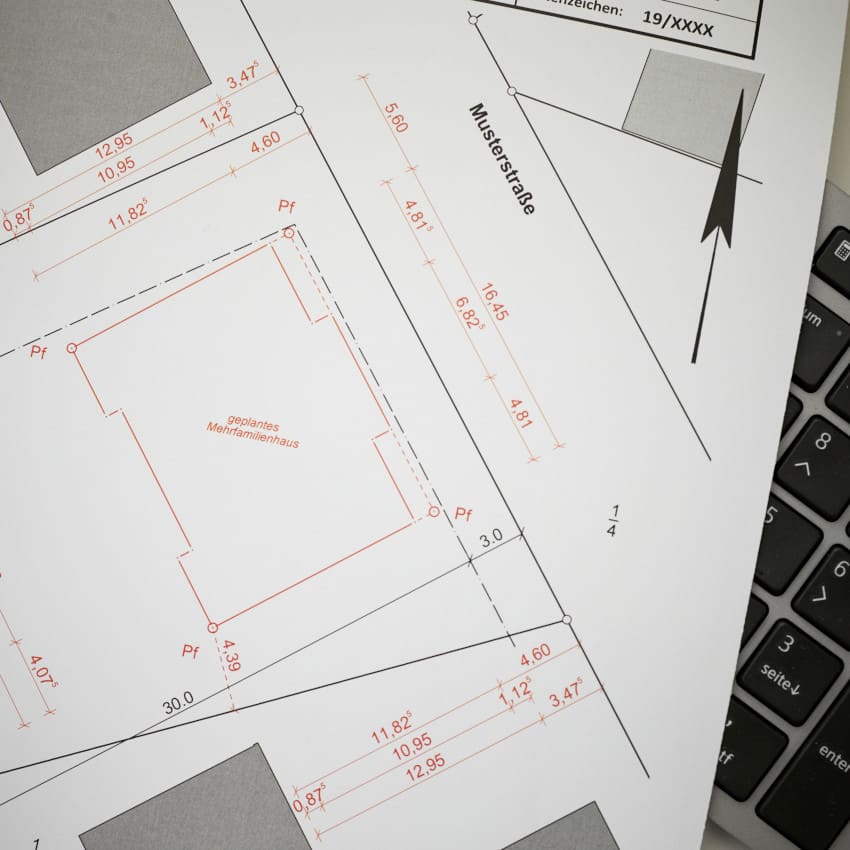

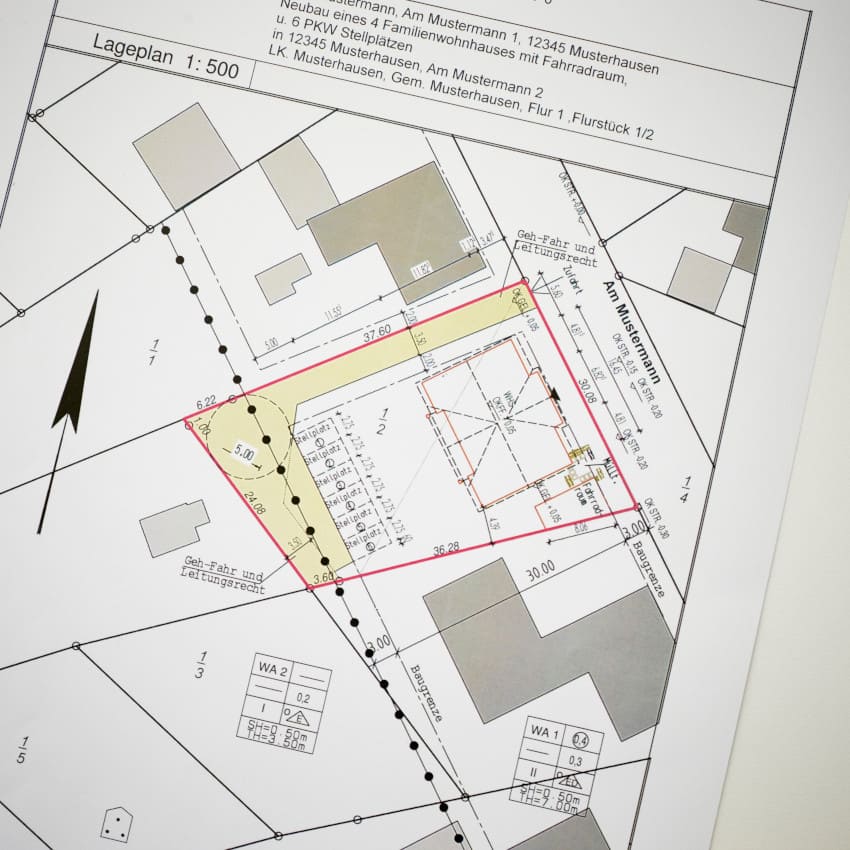

Die Grobabsteckung definiert den von den ausführenden Firmen (z. B. Erdbauer) gewünschten Bereich für die Sandplatte. Dies kann je nach Auftrag genau der Größe des geplanten Bauvorhabens oder aber auch einem bestimmten Arbeitsbereich um das Bauvorhaben herum entsprechen. Die Markierung bei der Grobabsteckung geschieht i. d. R. mit einem einfachen Holzpflock auf wenige cm genau. Auf Wunsch erhalten Sie im Anschluss der Vermessung die Ergebnisse der Absteckung in gängigen Dateiformaten (PDF/DXF/DWG).

Ihre Ansprechpartner

Feinabsteckung

  • Genaue Übertragung des geplanten Bauvorhabens in die Örtlichkeit

  • Rechtssicherheit bei Grundstücken mit unklarem Grenzverlauf

  • Vermeidung von Mehrkosten durch einen falsch positionierten oder dimensionierten Baukörper

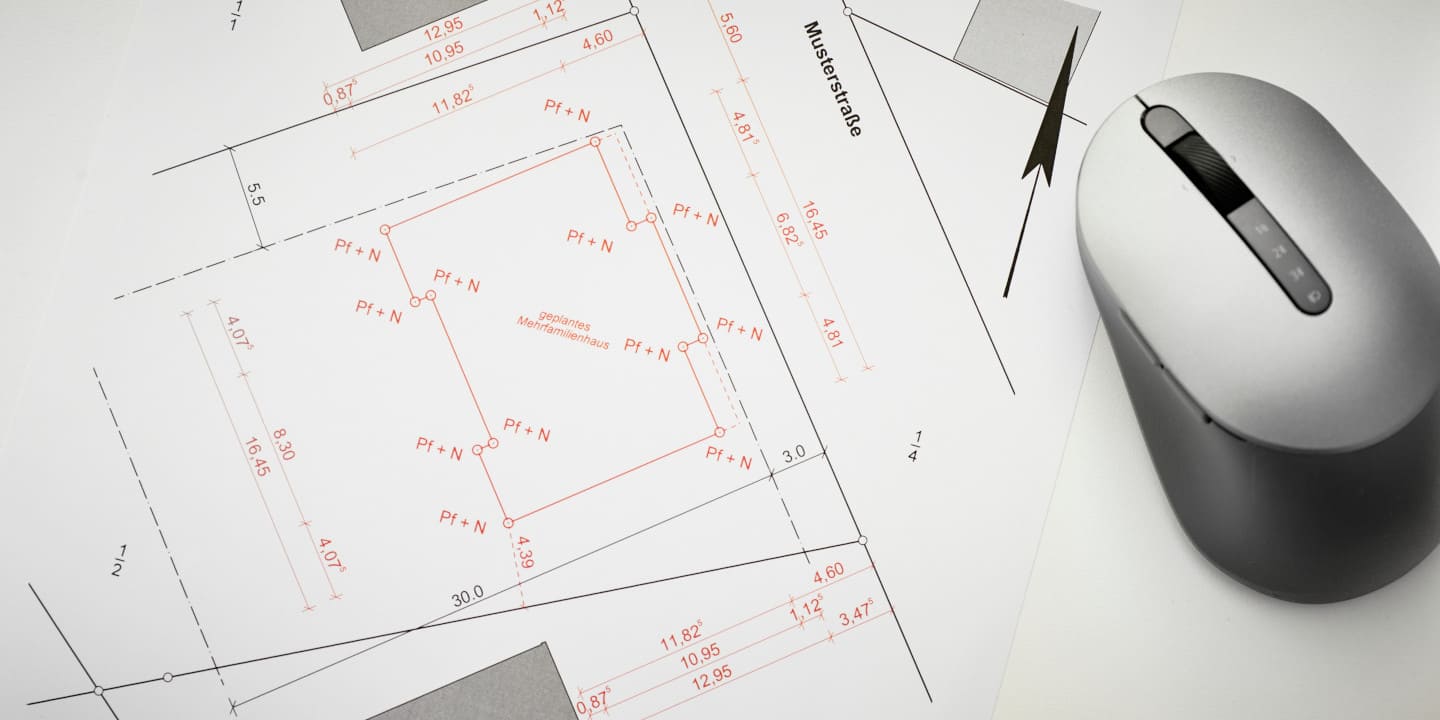

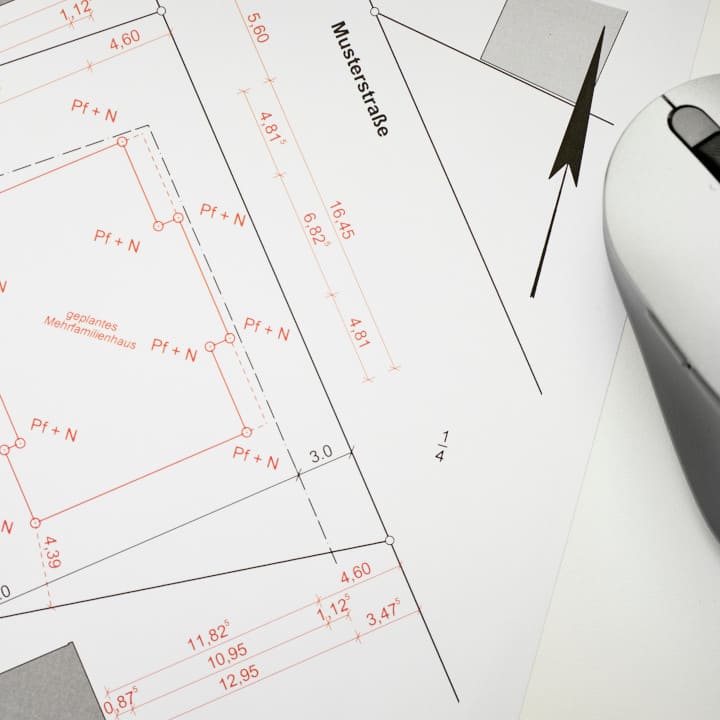

Die Feinabsteckung erfolgt meistens nach der Fertigstellung der Sandplatte. Hierbei werden die benötigten Punkte des geplanten Bauvorhabens millimetergenau abgesteckt.

Feinabsteckung im Wohnungsbau
Feinabsteckung im Wohnungsbau
Feinabsteckung im Wohnungsbau
Feinabsteckung im Wohnungsbau

Dabei gibt es zwei häufig genutzte Varianten:

Feinabsteckung auf Schnurgerüste
Die Schnurgerüste (auch Schnurböcke genannt) können je nach Wunsch von uns komplett aufgestellt werden oder wir stecken auf bereits vorhandene, bauseits gestellte Schnurgerüste mit Schrauben oder Nägeln ab. Die Schrauben, bzw. Nägel geben die Flucht/Achse des geplanten Baukörpers an. Die Höhe der Schnurgerüste wird mittels Rotationslaser übertragen und kann somit auf eine beliebige Höhe (z. B. OKFF) aufgebaut werden.

Feinabsteckung mit Pflöcken
Bei dieser Variante werden entweder wie bei den Schnurgerüsten die Fluchten/Achsen des geplanten Bauvorhabens oder aber direkt die Hausecken abgesteckt. Die genaue Lage der abzusteckenden Punkte wird wahlweise mit einem Nagel oder einer Schraube auf den Pflöcken gekennzeichnet.

Auf Wunsch erhalten Sie im Anschluss der Vermessung die Ergebnisse der Absteckung in gängigen Dateiformaten (PDF/DXF/DWG).

Ihre Ansprechpartner

Höhenübertragung

  • Übertragung von Höhen in die Örtlichkeit

  • Vermeidung von Mehrkosten durch falsche Höhenlage des Baukörpers

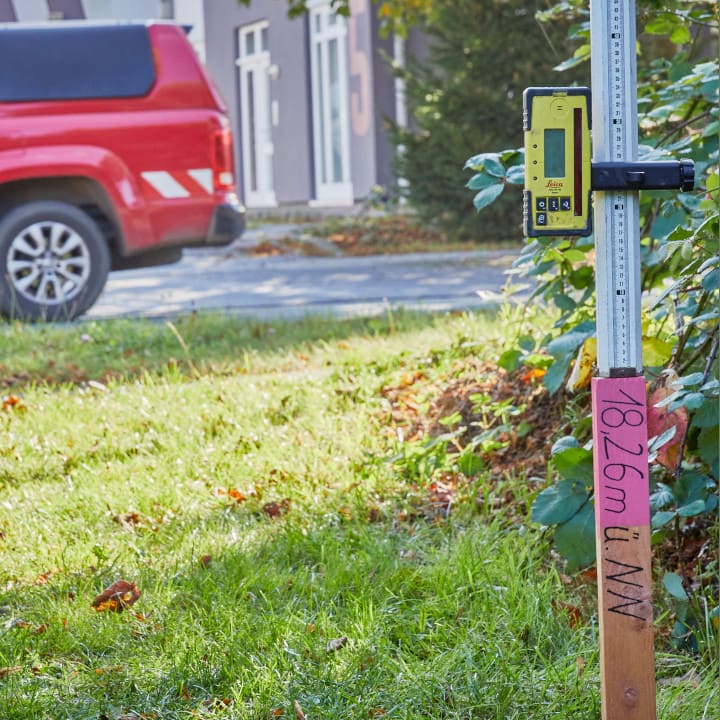

Gerne übertragen wir Ihnen auch Höhen auf Basis des amtlichen Höhenfestpunktnetzes (max. Toleranz +/- 0,5 cm) oder über GPS-Messungen (max. Toleranz +/-5 cm). Diese Höhen werden in der Örtlichkeit häufig durch Meterrisse oder Pflöcke gekennzeichnet. Auf Wunsch erhalten Sie im Anschluss der Vermessung die Ergebnisse der Höhenübertragung in gängigen Dateiformaten (PDF/DXF/DWG).

Höhenübertragung im Wohnungsbau
Höhenübertragung im Wohnungsbau

Ansprechpartner

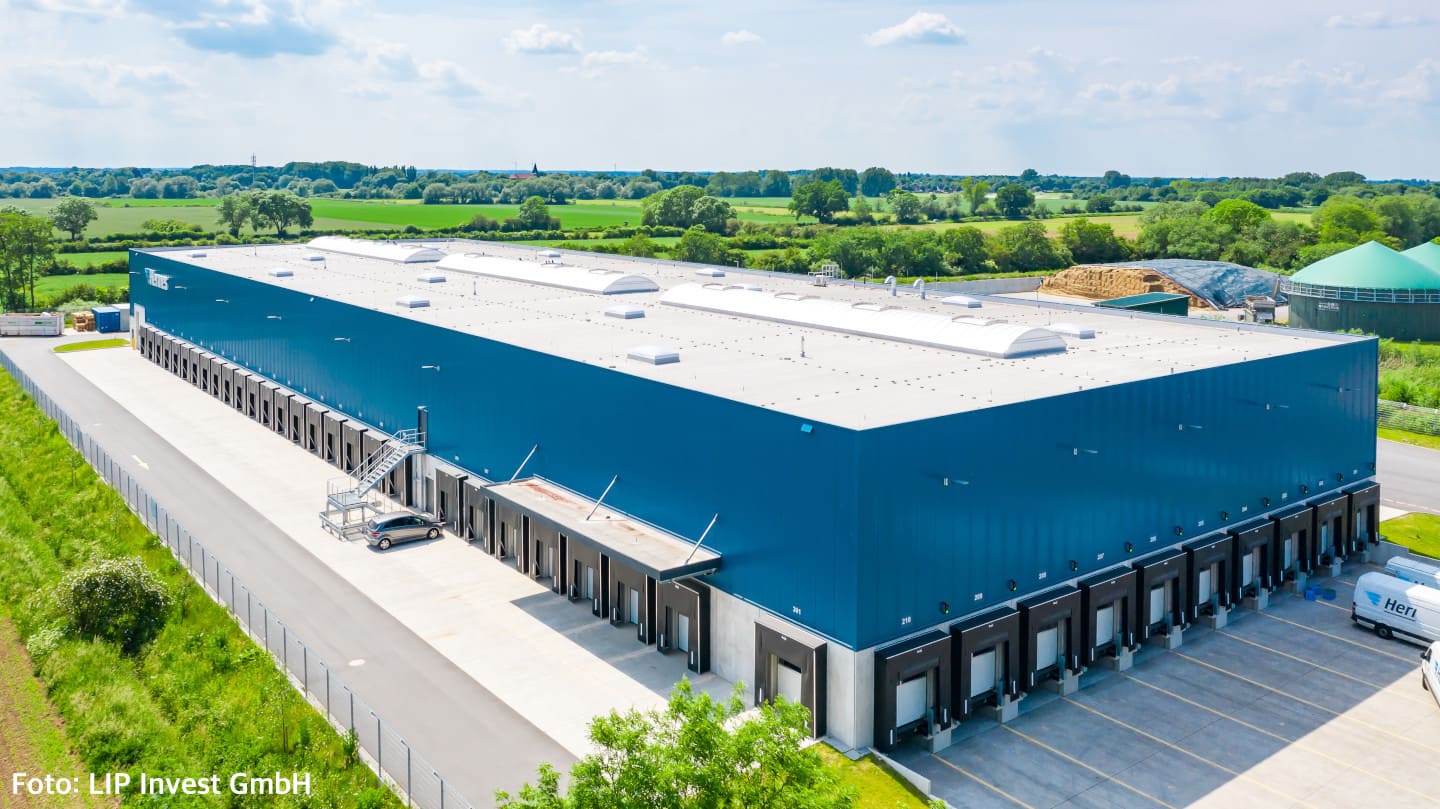

Absteckungen im Gewerbebau

Bereits seit mehreren Jahrzehnten betreuen wir Hoch- und Tiefbaumaßnahmen im gewerblichen Bereich von Beginn der Planungsphase bis zur Fertigstellung mit Auftragsvolumen im hohen zweistelligen Millionenbereich.

  • Grobabsteckung

  • Achsabsteckung und Absteckung auf Sauberkeitsschicht

  • Bauüberwachungsmessung und Ebenheitsuntersuchung

  • Höhenübertragung (u. a. durch Meterrisse)

  • Alle weiteren zur Fertigstellung der Baukörper erforderlichen Vermessungen auf Anfrage

Absteckungen im Gewerbebau
Absteckungen im Gewerbebau

Höhen- und Bestandsaufmaße

Wir bieten Höhen- und Bestandsaufmaße jeglicher Art an. Hierzu zählen z. B. Planungsgrundlagen für Bauvorhaben, für die Aufstellung von Bebauungsplänen oder Aufmaße für weitere Berechnungen etc. Häufig werden die beiden o. g. Leistungen in einer Vermessung kombiniert.

Private Bauvorhaben

  • Grundlage zur Planung des Bauvorhabens

  • Vorbeugung von Problemen bei Genehmigungsverfahren

  • Aufmaße bei Bedarf gerne mit zugehörigen Fotos von der Örtlichkeit

Höhen- und Bestandsaufmaße

Das Höhen-/Bestandsaufmaß dient dazu, den aktuellen Ist-Zustand vor Baubeginn zu erfassen und als Planungsgrundlage aufzubereiten. Hierbei werden u. a. baurechtlich relevante und / oder zusätzlich angeforderte Leistungen in der Örtlichkeit vermessen. Dazu zählen z. B. die Höhen von Kanaldeckeln inkl. Schachtpeilung, die Trauf- und Firsthöhen direkt angrenzender Nachbarhäuser (falls nicht in einem Bebauungsplan geregelt) sowie Grundstückshöhen auf dem Baugrundstück und im Bereich der Grundstücksgrenzen. Hierbei können auch Böschungen, der Baumbestand oder vorhandene Pflasterungen etc. erfasst werden. Der Höhenbezug kann hierbei lokal oder an ein übergeordnetes Höhennetz (z. B. NHN) erfolgen. Auf Wunsch erhalten Sie im Anschluss der Vermessung die Ergebnisse der Höhen- und Bestandsaufmaße in gängigen Dateiformaten (PDF/DXF/DWG).

Ihr Ansprechpartner

Ansprechpartner

Öffentliche und gewerbliche Bauvorhaben

  • Qualitativ hochwertige Pläne nach Ihren Wünschen durch langjährige Erfahrung

  • Dateninhalt und -layout nach Anforderungen des Auftraggebers

  • Grundlage zur Planung des Erdaushubs

  • Abrechnungspläne für Flächen- und Massenermittlungen

Höhen- und Bestandsaufmaße

Hier dient die Bestandsvermessung ebenfalls als Planungsgrundlage, zur Erstellung eines Leistungsverzeichnisses mit verlässlichen Zahlen oder auch als Beweissicherung. Ferner können nach Fertigstellung der Baumaßnahme mittels Bestandsvermessung auch Abrechnungspläne für Flächen- und Massenermittlungen aller Art zur normgerechten Berechnung erstellt werden. Sie bietet eine sichere, zuverlässige und von Ihren Auftraggebern akzeptierte Abrechnungsgrundlage. Auf Wunsch erhalten Sie im Anschluss der Vermessung die Ergebnisse der Höhen- und Bestandsaufmaße in gängigen Dateiformaten (PDF/DXF/DWG).
